鍋爐點火啟動

( 一 ) 主動點火程序的燃油燃氣鍋爐
程序抑止有關要求
       依據《蒸汽鍋爐安全技術監察規程》規定 , 燃油燃氣鍋爐必須裝設可靠的點火程序抑止和熄火保護裝置 , 且對點火 程序中 , 點火前的總通風量和時間提出了原則要求。
       燃油燃氣鍋爐主動點火程序均以程序抑止器為駕駛指導 中心 , 程序抑止器是全主動運行的心臟 , 程序抑止系統充分 考慮到各種必要的聯鎖 , 避免錯誤的駕駛和設備故障造成的事故 ,體現良好的安全性。

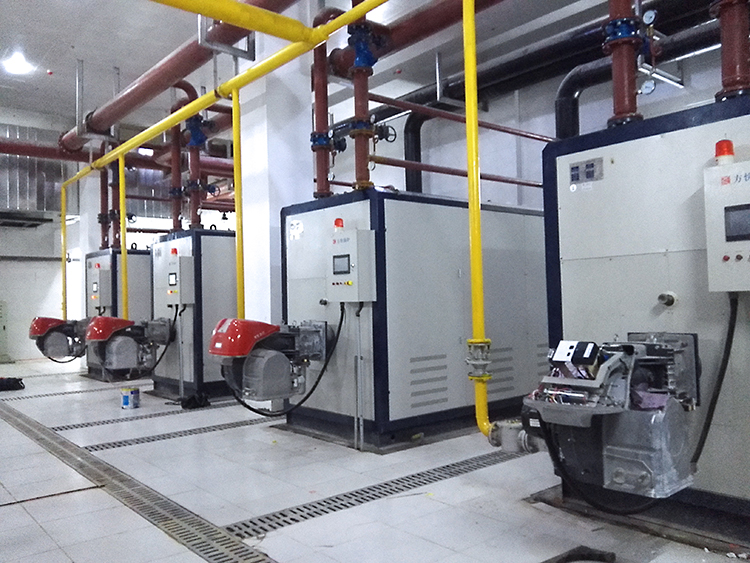

燃油燃氣鍋爐構造緊湊、體積小、效率高、應用便利、對環境污染少 , 在我國的大中城市正越來越廣泛的得到應用。
       小型燃油燃氣鍋爐在出廠前一般都舉行油 ( 氣 ) 量、水 量、風量的調試 , 對壓力表、安全閥舉行調整 , 并對燃燒器、水泵等輔機舉行調試 , 全部鍋爐能正常運行后方能出廠。

鍋爐點火前的檢查
1. 檢查油泵及過濾器是否正常進油 , 燃氣爐檢查燃氣壓力是否正常 , 不宜過高或過低 , 打開油或氣的供給閥門。
2. 煙道上的閥門必須全部開啟 ( 擋風板或節流閥 ), 否則吹風清洗受波及 , 造成事故的隱患。
3. 檢查抑止柜上的各個旋鈕 , 均應處在正常位置。例如:油、氣燃料挑選 , 應放在所燃燃料上 ; 手動 / 主動上水旋鈕 ,應放在主動位置 ; 大火 / 小火位置旋鈕 , 放在小火位置上 ; 燃 燒器旋鈕放在相關的位置上。
4. 爐膛內若有遺留的積油或雜物應予清理干凈。
5. 檢查鍋爐點火程序抑止和滅火保護裝置 , 均應靈活可 靠。鍋爐上的防爆門應靈活、嚴密。
6. 其他檢查項目與蒸汽鍋爐等同 ( 具體內容參見本章第一節 ) 。以上工作全部完成后方能舉行點火啟動。

程序抑止系統內的核心是抑止器 , 抑止器基本有三種 :
(1) 機械程序抑止器 ;
(2) 電子式程序抑止器 ;
(3) 實時抑止微電腦程序抑止器。
但無論采用何種抑止器 , 其主要環節基本有五個程序 : 爐膛主動吹掃程序、主動點火程序、熄火保護程序、安全聯鎖保護程序、燃燒負荷調節程序。
燃氣鍋爐還有檢漏抑止程序。

燃油燃氣鍋爐啟動程序
(1) 程序抑止
1) 啟動
前吹掃一打火一點小火一點大火一火焰監測。
2) 正常工作 火焰監測一低負荷運行一壓力、溫度監測一大、小火轉換一啟、停轉換一主動負荷調整。
3). 正常停止
切斷燃料一后吹掃一程序恢復到零位。
(2) 燃油鍋爐的啟動
1) 開動燃燒器電機 , 開始清掃吹風 , 油泵啟動 (20 s 〉 ;

2) 清掃過程中 , 對油壓舉行檢測 , 若有壓力 , 則繼電器常開點接通 , 電磁閥有泄漏 , 不能開機 , 共 7s;
3) 伺服馬達關閉到點火位置 ;
4) 電打火開始 , 提前 4s;
5) 電路接通 , 電磁閥打開 , 點著燃油 ( 在 25S 內必須點著 , 否則馬上關閉燃燒器 , 以防可能建立爆燃的后果 , 司爐 工必須牢記這一點 ), 對油壓仍舉行監測 , 電眼監視火焰形成 ,鼓風門至小火位置 ;
6) 打火變壓器斷電 ;
7) 燃油電磁閥第二供油階段 ( 即點著大火或是針閥后 退、大量供油 ) 開始 , 風門主動跟蹤 , 電眼仍舉行監測 , 正常后運行指示燈燃亮。
(3) 燃氣鍋爐的啟動
1) 開動燃燒器電機 , 開始清掃吹風 ( 煤氣閥門已接通 );

2) 伺服電機打開風擋 , 最大風量吹風 20s;
3) 同時舉行鼓風風壓檢測 , 風壓太低時 , 風壓繼電器常開觸點接不通 , 則會報警停爐 ;
4) 對閥門舉行泄漏檢測
       關機時 , 程序規定為先關 1 號電磁閥 , 再晚 3~4S 關閉 2 號電磁閥。在從頭啟爐時如果電磁閥中間管內仍然是空的 , 無壓力 , 則證明 1 號閥不漏氣。
       在吹風過程中 ,1 號閥打開 2S 馬上關閉 , 則中間段管道 內充氣 , 這時再檢測 , 應有壓力 , 且測試一段時間內無壓力降 , 則證明 2 號閥及管路均不漏氣 , 這時電磁閥全部檢查完成 ( 即在吹風過程中能昕到 1 號閥響一次 , 用于摸時感覺到 有一次動作 ) 。
5) 伺服馬達關閉風擋到點火位置 (17s), 即凸輪退回。

6) 預點火時間 4S 開始 ( 提前 4S 開始電打火 ) 。
7) 點火電磁閥打開 , 先是 1 號電磁閥打開 , 然后點火小電磁閥打開 ( 可昕到動靜 ), 然后是點火“ 卟“ 的聲音。
8) 電眼舉行點火檢測 , 發光二極管應閃動。
9) 然后 2 號電磁閥打開 , 點著小火 , 聽到“通“ 的一聲響。
10) 接著電眼對小火檢測 , 同時電打火停止 , 點火小電磁閥關閉。正常后 , 運行指示燈接通 , 點火過程完成。
       若是閥門檢測有泄漏 , 則繼電器將燃燒器斷電 , 關閉燃燒器。停止前吹掃并舉行泄漏報警。
       若是火焰檢測發現沒點著火 , 馬上斷掉燃燒器及電磁閥 ,防止事故發生。
       以上講的是啟動程序 , 燃油燃氣鍋爐如果出現事故 , 大多發生在啟動鍋爐時發生 , 這時任何一個環節出現故障都應該及時停爐 , 確保安全。

燃油燃氣鍋爐司爐駕駛
1) 先檢查電源、水箱、供油箱或燃氣源等是否正常 ;
2) 打開燃油或燃氣供應閥 ;
3) 打開電源總開關及水泵、油泵電源開關 ;
4) 打開燃油加熱開關 , 待燃油溫度提高至要求的數值 ( 冷爐要用小火開爐 , 如熱爐交接班開爐就可用大火點火 , 也 不用旋至小火位置 , 因點火時 , 它也會用小火點火 , 再轉大火 );
5) 抑止挑選開關位置 , 打至大火位置 ( 有的爐型元手控位置 , 可不管這一程序 );
6) 打開 ( 或按下 ) 燃燒器開關到 “ON“ 位置 , 燃燒器即按點火抑止程序主動運行。先點火 , 后燃燒。
注意 : 如果檢查各項均正常而鍋爐仍不能點火 ; 點火失敗信號燈即會主動亮。此時可按下程序抑止系統的還原鍵 , 鍋爐即可再次啟動 ( 一般有延時 , 要等 4~5min 才干按下 ); 如 見水位信號燈亮 , 可再按一次水位抑止器頂部復位鈕 , 使水 泵啟動進水至正常水位 , 燃燒器便可啟動。如上述兩種情況下 , 經兩次重復按還原鍵后仍未能正常點火 , 則應關掉鍋爐的電源、油、氣開關舉行檢查維修。

( 二 ) 手動點火程序的燃油鍋爐
1. 程序要求
(1) 吹風期
首先風機進入運行狀態 , 開始向爐膛中吹掃 , 時間約 3~5min, 以清除爐膛中未燃盡的可燃性氣體 , 防止點火時建立 的爆燃。同時監測各類聯鎖是否完好。
(2) 引火期
向爐膛技入引火物 , 打開主油閥 , 向爐膛中噴人燃料 , 著火燃燒逐步建立正常燃燒的火焰 , 這時的火焰不受監視保護 , 稱“ 盲噴氣屬程序設立的獨自周期。
(3) 主燃燒器發火期
燃燒器如能正常發火 , 則開始舉行調節 , 抑止發火燃燒情況。如情況正常 , 燃燒將由小火轉為大火 , 這時 , 燃燒受 壓力抑止調節 , 組件依據鍋內蒸汽壓力的變化舉行抑止調節 , 進入正常運行。
(4) 正常燃燒階段
壓力已迫近工作壓力 , 抑止開關可放在大火位置 , 燃燒火焰大小受負荷抑止。
(5) ?；鸷蟠碉L期
當正常停爐信號或保護動作發生時 , 進入停爐后吹掃程序 , 此時 , 首先關閉燃料電磁閥 , 切斷燃油供應 , 風機推后 大約 5~10min 后關閉 , 其作用停止向爐膛供應燃料后繼續 向爐膛鼓風 , 繼續清除未燃盡的可燃氣體 , 以免高溫自燃及 為下次點火啟動做好安全清掃。
2.手動點火注意事項
(1) 點火之前應首優秀行通風 , 并保持爐膛負壓 50~100Pa , 機械通風約需 5min, 自然通風約需 8~1Omin。
(2) 若燃油采用蒸汽霧化 , 則點火之前必須將蒸汽管內 的冷凝水放干凈。為防止爐前燃料油凝結 , 在送風之前應用蒸汽吹掃管道和油嘴。然后關閉蒸汽閥 , 檢查各油嘴、油閥 ,均應嚴密 , 防止來油時漏人爐膛。燃料油加熱后 , 經爐前回 油管送入回油罐舉行循環 , 使爐前的油壓和油溫達到點火的 要求。同時應注意監視油罐的油溫 , 以防回油過多 , 油位升 高過快 , 發生溢罐事故。
(3) 若一次點火不成功 , 或發生斷火需再次點火時 , 同樣必要先通風 , 后點火。當燃用重油時 , 應先將油箱內的重油加熱到 65~85 。C, 經過油加熱器使油溫提高后 ( 油溫應依據油的粘度確定 ), 方 能舉行點火駕駛。另外 , 對燃燒器的各重要部件也要加熱 , 當 溫度不夠時燃燒器不能啟動 , 只有當油嘴座加熱到最低啟動 溫度時 , 溫度抑止器內的溫控觸點閉合 , 燃燒器方能啟動。

3. 手動點火方法與順序
(1) 點火方法 : 將引燃物 ( 破布、棉紗等 ) 用石棉繩扎緊在點火棒頂端 , 再浸上輕質油點著后插入爐內。先加熱油嘴 , 然后將點火棒移到油嘴前下方約 200mm 處 , 再噴油點火。嚴禁先噴油后插火把 , 以免造成燃油在爐膛爆燃。油閥應先小開 , 著火后迅速開大 , 避免突然噴火。若噴油后不能立即 著火 , 應迅速關閉油閥停止噴油 , 并查明理由妥當處理。然后通風 5~10min, 將爐內可燃油氣排除后 , 再行點火。著火 后應立即調整配風 , 維持爐膛負壓 10~30Pa 。
(2) 點火順序 : 上下有兩個油嘴時 , 應先點著下面的一個。油嘴呈三角形布置時 , 也應點著下面的一個。有多個油嘴時 , 應先點著中間的一個。升火速度不宜太快 , 應使爐膛和所有受熱面受熱均勻。
